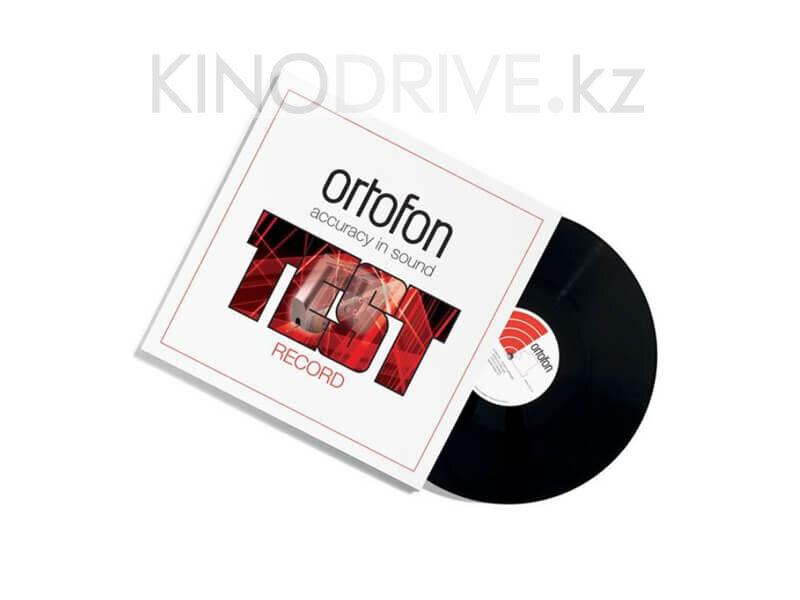

Виниловая пластинка Ortofon Stereo Test Record предназначена для точной проверки качества звучания стереосистемы в домашних условиях. Test Record содержит специальные тестовые сигналы, которые позволяют оценить качество работы звукоснимателя, а также правильность установки тонарма и всего проигрывателя.
Основные особенности:
• Тестовый/прогревочный диск c сигналами для точной проверки качества звучания стереосистемы в домашних условиях
• Виниловая пластинка Ortofon Stereo Test Record предназначена для точной проверки качества звучания стереосистемы в домашних условиях. Test Record содержит специальные тестовые сигналы, которые позволяют оценить качество работы звукоснимателя, а также правильность установки тонарма и всего проигрывателя
• Пластинка рассчитана на воспроизведение через стандартный RIAA-корректор, при установке регулятора громкости усилителя в среднее положение. Необходимо убедиться в точности настройки азимута и прижимной силы головки, а также в правильной установке значения антискейтинга и выноса иглы
• На каждой стороне пластинки Test Record находится по 15 треков, разделенных между 1-4 и 5-15
• 1. Сигнал качающейся частоты левого канала в диапазоне 800 Гц – 50 кГц, логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ)
• 2. Сигнал качающейся частоты правого канала в диапазоне 800 Гц – 50 кГц, логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ)
• 3. Сигнал качающейся частоты левого канала в диапазоне 800 Гц – 50 кГц, логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ)
• 4. Сигнал качающейся частоты правого канала в диапазоне 800 Гц – 50 кГц, логарифмическая характеристика, 28 секунд, линейный срез (800 – 20000 Гц +/-1,5 дБ)
• 5. Референсный сигнал 1000 Гц, 5см/с. RMS (правый канал)
• 6. Референсный сигнал 1000 Гц, 5см/с. RMS (правый канал)
• 7. Референсный сигнал 1000 Гц, 5см/с. RMS (левый канал)
• 8. Референсный сигнал 1000 Гц, 5см/с. RMS (правый канал)
• 9. Точность трекинга, боковая 50 мкм (пик.)
• 10. Точность трекинга, боковая, 60 мкм (пик.)
• 11. Точность трекинга, боковая, 70 мкм (пик.)
• 12. Точность трекинга, боковая 80 мкм (пик.)
• 13. Точность трекинга, боковая 90 мкм (пик.)
• 14. Точность трекинга, боковая 100 мкм (пик.)
• 15. Прямоугольный сигнал 2,7 мс, цикл 3:7
• Описание оцениваемых характеристик
• 1-4. Качающаяся частота – средство для проверки частотной характеристики
• Есть несколько факторов, влияющих на частотную характеристику аудиосистемы, в том числе емкость соединительных кабелей, входной импеданс фонокорректора, прижимная сила и т.д. В связи с этим получение линейной частотной характеристики является сложной задачей. Иногда небольшое изменение настройки входного импеданса (нагрузки звукоснимателя) позволяет улучшить линейность этой характеристики. В случае правильной работы системы сигнал должен быть чистым во всем диапазоне изменения частоты
• 5-8. Тест-тон для проверки уровня выходного сигнала
• Этот сигнал позволяет оценить правильность подключения правого и левого каналов стереосистемы, стереобаланс и точность установки скорости вращения диска
• 9-14. Тест трекинга, 315 Гц, боковая модуляция
• Эти треки содержат сигнал с частотой 315 Гц, записанный с повышением пиковой амплитуды до значений 50, 60, 70, 80, 90 и 100 мкм. Сверьтесь с характеристикой величины трекинга для установленного на вашем проигрывателе звукоснимателя. Картридж должен воспроизводить сигнал соответствующего значения трекинга без слышимых искажений. Несоответствие трекинга приведет к появлению прерывистого звука вместо равномерного. Для того, чтобы определить, в каком именно канале возникли искажения, можно воспользоваться регулятором стереобаланса. Если трекинг для левого и правого каналов окажется различным, нужно переустановить значение величины антискейтинга тонарма. Если искажения для обоих каналов одинаковые, необходимо дополнительно настроить прижимную силу (в сторону увеличения), пока они не станут минимальными
• 15. Сигнал прямоугольной формы 2,7 мс, цикл 3:7
• При проверке выходного сигнала вашего звукоснимателя с помощью осциллографа вы увидите сигналы прямоугольной формы, расположенные точно друг под другом, если картридж настроен правильно
