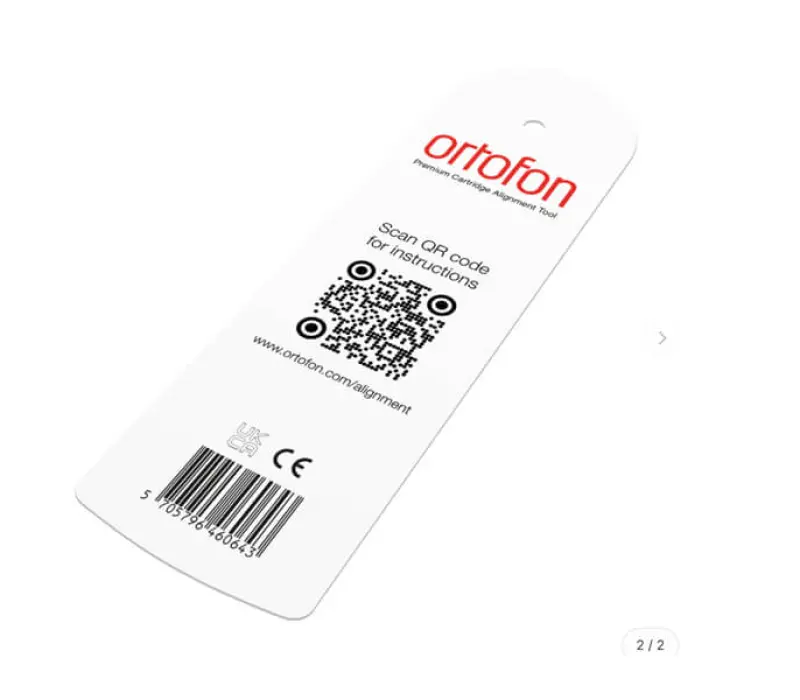

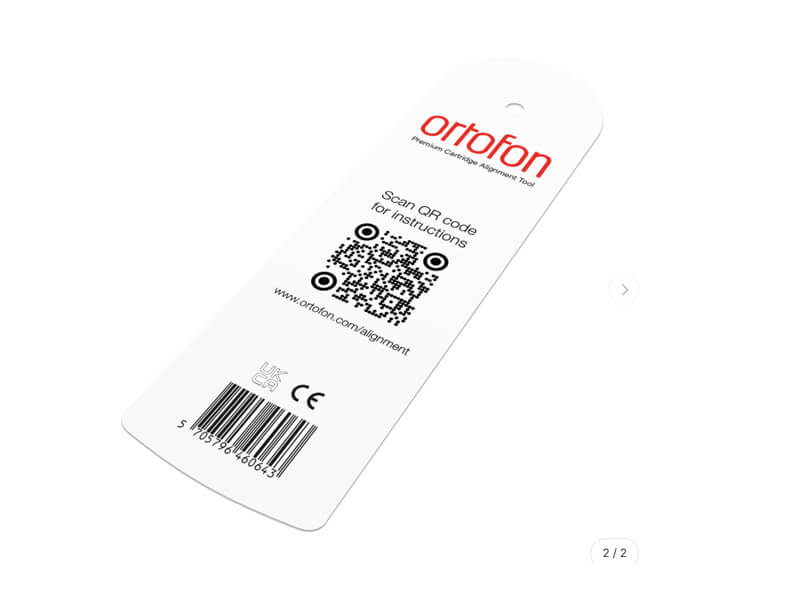

ORTOFON Шаблон для настройки Cartridge Alignment Tool Premium EAN:5705796460643

Шаблон для настройки ORTOFON Cartridge Alignment Tool Premium

ORTOFON Cartridge Alignment Tool Premium — специальный шаблон для точной настройки положения картриджа звукоснимателя в держателе проигрывателя виниловых пластинок. Инструмент помогает правильно выставить угол картриджа и положение иглы относительно канавки пластинки.

Премиальная версия имеет увеличенный размер и более жёсткую конструкцию. По данным ORTOFON, её жёсткость на 75% выше по сравнению со стандартным шаблоном Cartridge Alignment Tool. Это обеспечивает более устойчивое положение инструмента во время настройки.

Основные особенности:

• шаблон для настройки картриджа звукоснимателя;
• двухточечная геометрия Baerwald;
• две контрольные нулевые точки;
• увеличенный размер;
• жёсткость на 75% выше стандартной версии ORTOFON;
• устойчивая пластиковая конструкция;
• хорошо различимая координатная разметка;
• белая поверхность с красными линиями;
• подходит для настройки регулируемого положения картриджа;
• не требует питания или дополнительных измерительных приборов.

Двухточечная геометрия Baerwald

На поверхности шаблона нанесены две нулевые точки и линии, соответствующие геометрии Baerwald. При правильной настройке игла последовательно устанавливается на обе контрольные точки, а кантилевер выравнивается параллельно нанесённым линиям.

Двухточечная проверка позволяет подобрать положение картриджа, при котором ошибка угла считывания распределяется между внутренней и внешней частями виниловой пластинки.

Увеличенная жёсткость

Premium Cartridge Alignment Tool отличается от стандартного шаблона ORTOFON увеличенным размером и более прочной конструкцией. Заявленное производителем увеличение жёсткости составляет 75%.

Более жёсткий шаблон меньше изгибается во время настройки и сохраняет стабильное положение на опорном диске проигрывателя.

Понятная разметка

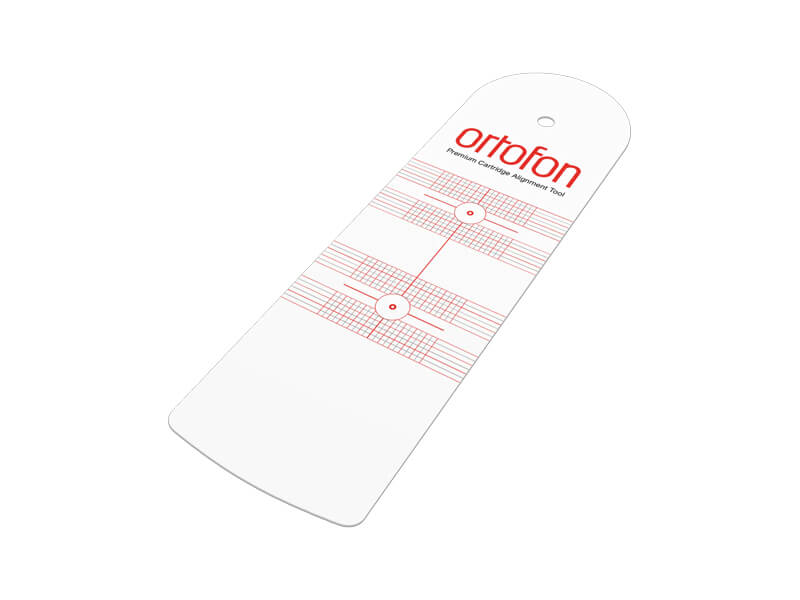

Белая поверхность шаблона дополнена контрастными красными линиями, координатными сетками и контрольными точками. Разметка используется для визуального сравнения положения кантилевера с направлением линий.

При настройке следует ориентироваться именно на кантилевер и положение иглы, поскольку корпус картриджа не всегда расположен абсолютно параллельно самой игольной системе.

Для чего нужна настройка картриджа

Правильное положение картриджа необходимо для равномерного считывания записи от внешних до внутренних канавок пластинки. Шаблон применяется после установки нового картриджа, замены держателя или изменения положения картриджа в монтажных пазах.

Инструмент регулирует геометрию установки картриджа, но не используется для измерения прижимной силы, высоты тонарма или электрических параметров звукоснимателя.

Принцип использования

1. установить шаблон на шпиндель проигрывателя;
2. аккуратно опустить иглу на первую контрольную точку;
3. сравнить положение кантилевера с линиями координатной сетки;
4. при необходимости изменить вынос и угол картриджа;
5. повторить проверку на второй контрольной точке;
6. после настройки надёжно затянуть крепёжные винты картриджа.

Обратите внимание:

Перед настройкой рекомендуется проверить руководство проигрывателя. Некоторые производители используют собственную геометрию и специальное значение выноса картриджа, которое может отличаться от схемы Baerwald.

Во время работы нельзя прикладывать боковое усилие к кантилеверу или алмазной игле. Опускать звукосниматель на контрольные точки следует аккуратно, используя подъёмный механизм тонарма.

Комплектация:

• шаблон ORTOFON Premium Cartridge Alignment Tool — 1 шт.
