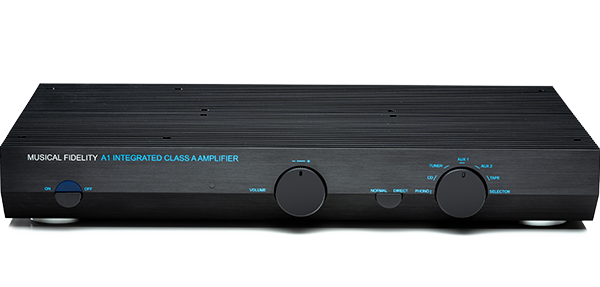

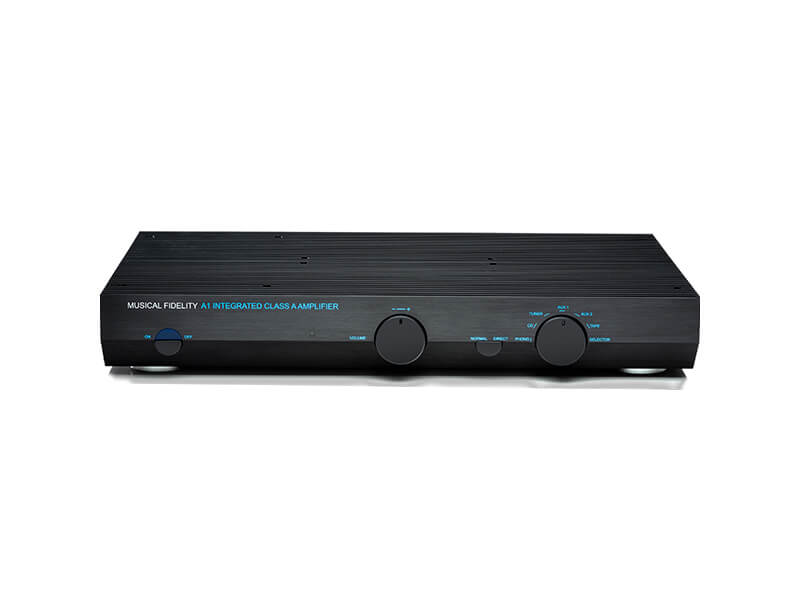

Усилитель MUSICAL FIDELITY A1

Основные особенности:

• Трансформатор обновлен до более эффективных обмоток типа «двойная монорельсовая шина».
• Высококачественный и обновленный потенциометр серии ALPS RK в качестве регулятора громкости.
• Для регулировки громкости добавлен ИК-пульт дистанционного управления.
• Блокировка усиления перед регулировкой громкости полностью проходима с помощью «прямого» переключателя (-10 дБ)
• Все транзисторы, включая устройства вывода, являются тщательно отобранными современными эквивалентами.
• Все конденсаторы в сигнальном тракте изготовлены из полипропилена (ПП).
• Резисторы представляют собой современные малошумящие металлопленочные резисторы.
• Забота и внимание направлены на то, чтобы не изменять характеристики каких-либо компонентов по сравнению с оригинальными, а обновлять их до современного эквивалента с длительным сроком службы.
• Компоновка точно соответствует оригиналу в пределах участков схемы на плате.
• Секции схемы лучше расположены, в частности отдельные источники питания и усилители мощности.
• Улучшен фонокорректор и предусилитель для уменьшения шума и гула.
• Мощность 25 Вт чистого класса А при 8 Ом
• Дискретная симметричная топология
• Планарные аудиотранзисторы с максимальным выходным током 25 А
• Динамический класс A плавно переходит (НЕ переключается) в класс B, обеспечивая больший ток по мере необходимости.
• Поэтому без проблем управляет сложными динамиками.
• Трансформатор обновлен до обмоток «двойная монорельсовая шина».
• Полностью независимые левый и правый источники питания
• Каждый усилитель мощности теперь имеет двойную мощность питания.
• Снижение шума и тепловыделения трансформатора.
• Отфильтрованные основные поставки
• Блокировку усиления перед регулировкой громкости можно полностью обойти с помощью «прямого» переключателя.
• Высококачественный и обновленный потенциометр серии ALPS RK.
• Схема малошумящего предусилителя TL071 JFET
• Дискретный входной фонокорректор MM/MC с токовым режимом
• Малошумящий преобразователь тока в напряжение для дальнейшего усиления и выравнивания RIAA
• Автоматическое согласование входного импеданса (номинал 1K) для MC вместе с увеличенным усилением
• Оригинальный (1985 г.) внешний вид и схемы А1 с современными улучшениями.
• Добавлен пульт дистанционного управления для громкости
• Современные обновленные малошумные компоненты

A1

В сфере Hi-Fi Musical Fidelity A1 стал одним из самых классических дизайнов – внутри и снаружи. Впервые выпущенный еще в 1985 году, он быстро произвел фурор как абсолютный зверь, когда дело доходило до управления некоторыми из самых сложных динамиков того времени, хотя на самом деле это был довольно маломощный интегрированный усилитель. Но: все это было сделано в чистом классе А с превосходной и умело продуманной топологией дискретных симметричных схем и с использованием только компонентов высочайшего качества. A1 показал людям, что усилители — это нечто большее, чем просто высокая мощность.


Благодаря своему огромному успеху, A1 за прошедшие годы претерпел множество переизданий и новых версий.
Теперь, в 2023 году, впервые с момента его первого выпуска мы фактически сохранили все характеристики, внешний вид и схемы версии 1985 года для тех, кто пропустил первый раз. Благодаря обновленному трансформатору, источникам питания и современным малошумным компонентам мы обновили формулу и с гордостью представляем новый оригинал – три десятилетия спустя.

Технический разговор

A1 построен на полностью дискретной и симметричной топологии класса A. Он способен выдавать 25 Вт чистой мощности класса А при нагрузке 8 Ом с максимальной выходной силой 25 А. Хотя цифры здесь могут показаться довольно небольшими, способность выходного каскада управлять сложными динамиками сама по себе является маленьким чудом. Конструкция усилителя относится к динамическому классу А, и если постоянный ток класса А превышается, он автоматически допускает увеличение. Таким образом, он плавно «переходит» (НЕ «переключается») в режим работы класса B, временно обеспечивая необходимое дальнейшее потребление тока.

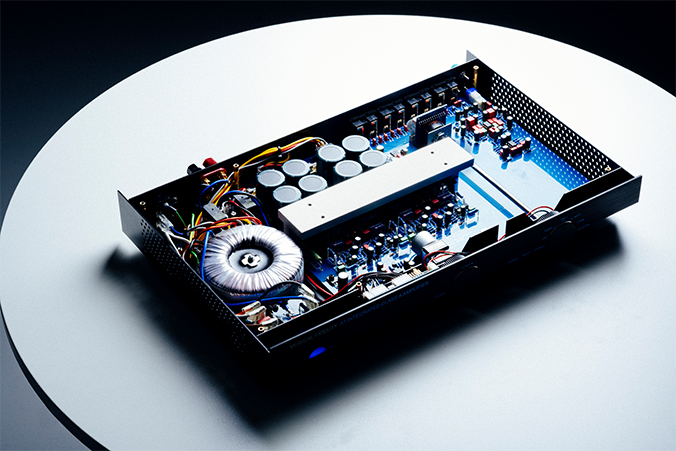

Источник питания

Новый А1 получил обновленный трансформатор с общей (оригинал 1985 года) на более эффективную обмотку «двойная моно-разъемная шина». Стадии усилителя питаются от полностью независимых левого и правого источников питания для лучшей обработки мощности и стереоизображения, а каждый усилитель мощности теперь имеет двойную мощность питания, что приводит к уменьшению пульсаций и шума.
Шум и тепловыделение трансформатора снижены благодаря повышению эффективности и обновленным компонентам. Основные источники питания фильтруются для лучшего регулирования и уменьшения перенапряжения при включении.



предусилитель



Схема малошумящего предусилителя такая же, как и в оригинальной конструкции 1985 года, и, как мы подчеркивали выше, в значительной степени выигрывает от улучшенных, полностью сглаженных и стабилизированных источников питания.

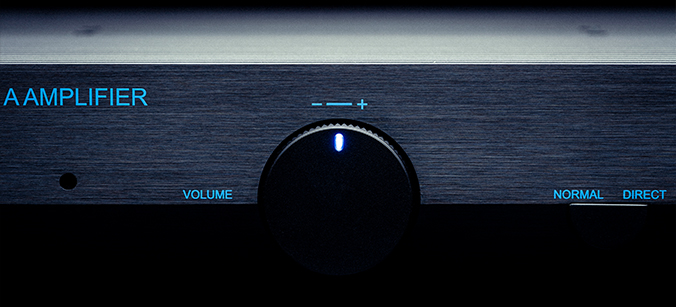

Среди заметных изменений сразу бросается в глаза добавление нового «прямого» переключателя на этапе предусилителя. С помощью этого переключателя вы можете полностью обойти блок усиления перед регулировкой громкости, что приведет к уменьшению усиления примерно на 10 дБ. Эта функция оказывается особенно выгодной при работе с современными или мощными цифровыми источниками, позволяя точно настраивать диапазон потенциометра громкости и подключать чувствительные громкоговорители.
Кроме того, заметному обновлению подвергся сам потенциометр громкости, который теперь заменен потенциометром премиум-класса серии ALPS RK. Этот высококачественный компонент обеспечивает превосходную производительность...
